Sistemas de Supervisión y Gestión de Edificios. Johnson Controls ©.

Los Sistemas de Supervisión y Gestión de Edificios (SSGE) mediante plataforma de control de Johnson Controls© (JC©) permite la centralización, supervisión y gestión de las instalaciones de un edificio desde un centro de control local o remoto mediante un entorno gráfico y sencillo, de toda la planta (Climatización, Alumbrados, etc).

Las plataformas de supervisión Metasys (PMI-OWS, M3 ó M5) en conjunción con los diversos controladores de campo y sus buses de comunicación, permiten desarrollar sistemas distribuidos de regulación, sistemas complejos de gestión, controles horarios, diagramas gráficos animados de procesos de producción y/o regulación, históricos de magnitudes, bases de datos de eventos, gestión de alarmas así como diversos mecanismos de visualización de sucesos del sistema.

Las distintas plataformas de Johnson Controls© permiten del mismo modo el acceso remoto a las instalaciones vía Modem o vía Web.

Cubriendo WICO de Coprel labores de ingeniería en los SSGE de:

Ingeniería de instalación y control (controladores, sondas, válvulas, cuadros, cableados).
Gestión de instaladoras de equipos de control.
Programación de controladores y sistemas.
Generación de gráficos de instalación, esquemas de conexionado y cableado.

El sistema permite integrar en un puesto de supervisión señales analógicas o digitales (señales a/de cuadros eléctricos o a/de campo), así como integrar señales de sistemas inteligentes vía protocolos de comunicación (Protocolos de Integración de Sistemas JC), gestionando las mas diversas instalaciones:

Climatización.
Salas de máquinas (bombeos, colectores, calderas, enfriadoras, bombas de calor).
Alumbrados.
Fuerza.
Centros de transformación (analizadores de red, grupos electrógenos).
CCTV.
Seguridad e incendios.
Ascensores, etc.

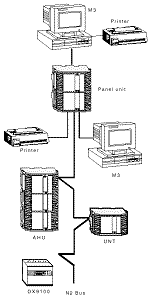

Un sistema con una arquitectura sencilla, bajo coste en cableado de buses e integraciones vía protocolo o controlador permiten gestionar sistemas con cientos o miles de señales.

Controladores Principales: N30 (400 señales) o NCM (4000 señales).

Controladores de campo (dispositivos): XT-9100, XP-9XXX, DX-9100, etc.

Integradores
- mPC: (1 Familia de protocolos - número de dispositivos variable).
- MIG-300: (2 Familias de protocolos - 254 Dispositivos).

Distintas herramientas gráficas permiten en todo momento tener informado al personal de mantenimiento, seguridad, etc del estado del edificio:

M-Explorer (Mapa de la red de control).
M-Graphics (Sistema gráfico de visualización de señales y sistemas).
M-Colector, M-Historian y M-Trend (Bases de datos, Históricos, Gráficas de barras, etc)
Starfield Display (Gráficos de estrellas).
Confort Graphics (Gráficas de Confort).
Analog Display (Sistemas Analógicos).
M-Password (Gestor de permisos de usuarios)
M-Alarm (Gestor de alarmas y base de datos de alarmas).
M-Web (Visualizador Web), etc
