Sinópticos en tiempo real a través de la Web (Intranet / Internet).

Este sistema consiste en una completa herramienta de configuración y monitorización de sinópticos de planta (y por extensión cualquier dato de proceso) en tiempo real a través de la Web para una serie de plantas conectadas a través de una red local.

Para su desarrollo se han utilizado las últimas y más modernas tecnologías:

Base de datos ORACLE
ASP (con objetos ActiveX, VBScript y JavaScript)
IIS 5.0
ADO
DCOM+, Etc.

Gracias a esta completa herramienta, es posible configurar una serie de sinópticos navegables entre sí y monitorizar en tiempo real el estado las entidades configuradas accediendo a su información desde una estación o PC situado en la red local de la compañía. De este modo no es necesario estar presente "in situ" para observar lo que está sucediendo en la planta o plantas objeto de estudio.

Los elementos que intervienen en el sistema son los siguientes:

Un servidor Web conectado a la red local donde estén a su vez conectadas las plantas para así poder obtener sus datos. En él se alojarán las páginas desde las que se podrá acceder a toda la funcionalidad del sistema.

Una aplicación o proceso servidor de datos en el servidor Web al que se le hacen las peticiones de datos desde el cliente.

Una aplicación o proceso en una máquina servidora de datos que pida directamente los datos en tiempo real a las plantas.

Una infraestructura de seguridad que permite la configuración del acceso a las diversas sub-herramientas del sistema (creación de sinópticos, modificación y borrado de los mismos, monitorización, etc.).

Un simple navegador o "browser" de Internet desde el que poder acceder a las páginas que ofrecen la funcionalidad del sistema.

La funcionalidad completa que se ofrece mediante este sistema es la siguiente:

Configuración de los permisos de acceso a las propias pantallas de la herramienta de configuración y monitorización.

Elección del fondo de sinóptico ya existente en el servidor o uno que elija el usuario desde su propia estación cliente.

Inserción y borrado de los elementos de los que se desea monitorizar información con las dimensiones establecidas por el usuario. También la modificación y borrado de sinópticos creados con anterioridad.

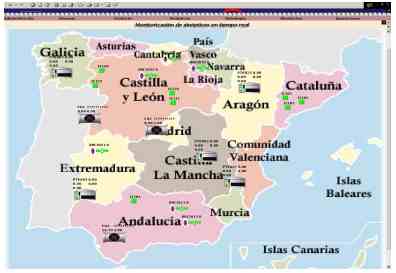

Navegabilidad entre sinópticos de modo que se pueden crear detalles sobre los más generales.

Monitorización de los datos en tiempo real de los elementos del sinóptic

Debido a las emergentes tecnologías utilizadas, el sistema es totalmente escalable para ser publicado en Internet y accesible de forma pública o según los permisos establecidos

Además y dependiendo de las plataformas utilizadas es posible reducir el número de procesos involucrados para la obtención de datos, pudiendo residir tanto páginas como procesos de peticiones de datos en la misma máquina.

Es posible descomponer en capas genéricas el sistema de forma que con la sola modificación del driver de petición de datos, sea aplicable a varias plataformas e implementaciones del sistema de control y adquisición de datos de las plantas.

Además esta herramienta no es sólo aplicable a sinópticos referentes a sistemas de control, sino a cualquier otro ámbito en el que se desee monitorizar un proceso (movimientos de caja, tránsito de vehículos, etc.).
