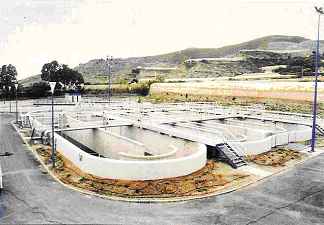

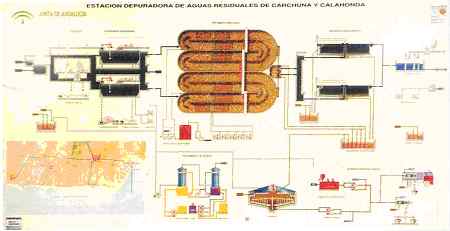

| EL control de las
EDARS se estructura en dos CCMs. En cada uno de los CCMS se
sitúa una CPU KT94 de ABB. Cada CPU lleva conectado
un cierto número de tarjetas de entradas y salidas,
tanto analógicas como digitales mediante el bus cs31.
Cada una de las CPUs se comunica directamente con el ordenador
de control (SCADA) mediante una línea serie, RS485,
usando el protocolo MODBUS.
Las CPUs están conectadas entre sí usando
ARC-NET, de esta forma puede intercambiar señales
directamente y conocer el estado de los elementos del otro
CCM.
Cada una de las estaciones remotas está equipada
con una CPU KT94, con su propio programa de control capaz
de gestionar la EBAR en el caso de que este aislada, es
decir, que no tenga comunicación con la EDAR.
|
